二、产品性能特点及规格参数

2.1、产品特点

Ø 可靠的低频信号发射

Ø 有效感应半径0.5m~2.5m，距离可调节

Ø 支持设备状态上报

Ø 支持主动/被动工作模式的选择

Ø 12VDC输入

Ø 支持LED指示

Ø 安装调试方便快捷

2.2、规格参数

Ø 电源：12VDC

Ø 峰值电流：0.5A

Ø 工作电流：<90mA

Ø 尺寸规格：86*86*45

Ø 重量：110g

Ø 工作温度:         -30℃ ～ +60℃

保存温度 :        -40℃ ～ +80℃

3.2、安装要求

本产品安装前必须先在墙面安装好86暗盒，暗盒高度标高1.3M，并将12V直流电源和通讯线（线型RVSP4*0.5）引入到暗盒内，才可进行后续安装。

注：具体的通讯线路是否需要，需要看具体的项目具体涉及要求。

3.3、安装步骤：

A、检查并清理暗盒内的异物（混凝土块、灰尘等）；

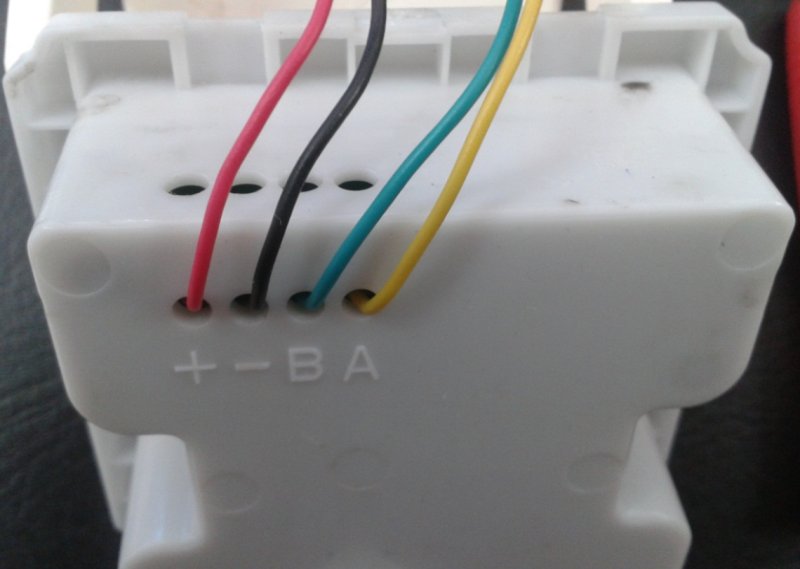

B、安装使用要求线材一一对应接入，并拧紧螺丝；

激励器接线存在三种类型：仅接入电源线、不走485总线、走485总线。

B.1、仅接入电源线：就是只接电源线正负极即可

B.2、不走485总线：即485通讯线直接接入控制板或者上位系统，如下图示

B.3、走485总线：若激励器走485总线形式接入控制板或者上位系统的，则必须在激励器端的通讯线上手拉手（菊花型）接入，具体见下图：

C、拆开激励器的面盖；

D、将激励器安装在暗盒上（注意激励器的安装方向标志）；

E、记录激励器内部的ID码，并在地图上标明该激励器的位置和ID码（为系统进行标定做资料的整理及收集）

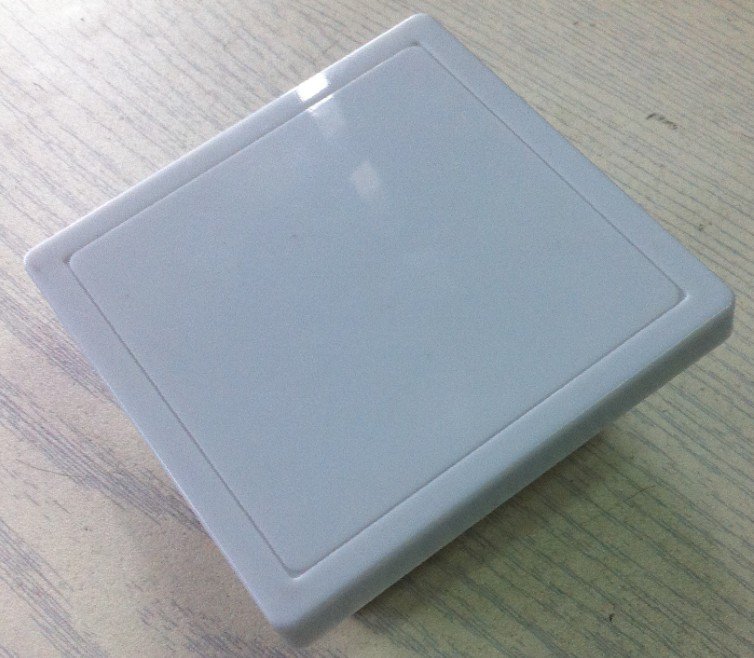

F、最后扣好激励器的面盖（注意面盖的安装方向）

G、初步的检测要求

设备上电后，可看到电源指示正常即可！如下图中红色LED灯亮，也可打开前盖看到LED灯的指示！

四、激励器的检测

一般情况下出厂的设备均是经过严格检测符合质量要求的产品，但在实际的使用过程中因为各种原因可能导致激励器会出现异常，此时需要采用专业的工具进行激励器检验测试。

4.1、激励器范围的测试

   在实际使用过程中可能会出现激励器感应的范围与标称的范围不一致，从而影响使用效果，这时需要采用专用的测试标签来检测范围的大小。

4.2、激励器ID码的验证

有时需要验证激励器的ID码与产品内部标识，或者后台系统标记的一致性，故需要用测试标签在该激励器的感应范围内，通过射频将该ID码发送到系统后台，或者便携式的阅读器与PC组成的系统中进行查验。
